Обзор продукции
Ключевые особенности систем «Техпрогноз»
- Открытый программный код;
- Независимость от системного и вспомогательного ПО Microsoft (Windows, SQL, Office);
- Совместимость с ПО Unix-подобных систем;
- Оптимизированные алгоритмы обработки, хранения и передачи данных;
- Новые методы диагностики на основе современных сенсорных, электронных и информационных технологий.
Типовые схемы внедрения системы «Техпрогноз»
Линейка первичных преобразователей
Вибропреобразователь KD6407
Диапазон измерений:
виброскорости : 1 12,7; 1 25,4 ; 1 50,8; 1 76,2 мм/с
-
виброускорений : от 10 до 150 м/с2
Диапазон частот: 3 1000 Гц
Степень взрывозащиты 0ExiaIICT4X
Степень защиты IP67
Вибропреобразователь КД612
Диапазон измерений
виброускорения
490 мм/с2
Диапазон частот: 0,5 Гц... 10 кГц
Степень
взрывозащиты 0ExiaIICT4X
Степень защиты IP68
Вибропреобразователь КД618
Диапазон измерений
виброускорения (пик): от 0,1 до 500 м/с2
Диапазон измерений температуры
от 40 до +120 0С
Диапазон частот: от 2 до 10000 Гц
Степень
взрывозащиты 0ExiaIICT4 Х Степень защиты IP68
Вибропреобразователь КД650
Диапазон измерений:
-
Чувствительность 100 5% mv g
-
Частотный диапазон 10 4000 Гц
-
Диапазон измерения значения виброускорения (ПИК)
0…80 м/с2, значение выходного постоянного тока от 4 мА до 20 мА
Измерительный канал КД8700
Измерительный канал КД8700 может применяться как средство измерения абсолютной вибрации, резонанса (ударных импульсов) подшипников качения, температуры контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем диагностики и защиты механизмов.
Диапазон измерений: Диапазон частот: от 3 до 20000 Гц
-
виброускорения 50g; Степень взрывозащиты 0ExiaIICT4X
-
по ударным импульсам dBc , dBm 0 100dB Степень защиты IP67
-
температуры от 40 до +120 С
Линейка контроллерного оборудования для стационарной системы
вибромониторинга
Прибор ВИБ 8 предназначен для измерения вибрации с датчиков типа ICP Применяется для
вибромониторинга и диагностики.

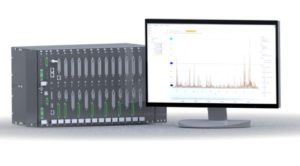

Измерительная установка KDR это многофункциональная и конфигурируемая крейтовая система
Применяется на для непрерывного мониторинга и диагностики Производит измерение с датчиков
вибрации, ударных нагрузок, давления, температуры, уровня и т п.
ИВК САНПО является уникальной разработкой компании " удовлетворяющей
требованиям стандарта API 670 American Petroleum Institute Системы защиты оборудования)
Предназначен для применения в системах защиты и мониторинга промышленного оборудования в реальном масштабе времени.

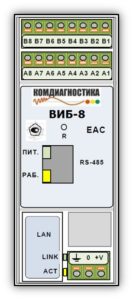

Прибор для измерения параметров вибрации многоканальный ВИБ 8
Возможность подключения до 8 преобразователей вибрации
Частоту преобразования АЦП 10 кГц
Полосовые фильтры в тракте преобразования
Цикл опроса канала 10 секунд
Обработку оцифрованных сигналов и вычисление среднеквадратических значений
ускорения и скорости для каждого канала
Запоминание фрагментов оцифрованных сигналов в оперативной памяти
устройства при возникновении настраиваемых событий
Определение короткого замыкания и обрыв ICP датчика
Трансляция данных по протоколам ModbusTCP или ModbusRTU

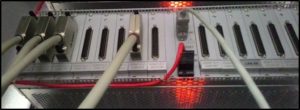

Многоканальные модули KDM
Для работы в составе контроллера KDR предназначены следующие типы
модулей:
KDM24 4 канальный высокоскоростной модуль измерения динамических сигналов
KDM25 8 канальный высокоскоростной модуль измерения ICP сигналов
KDM27 16 канальный модуль ввода унифицированных аналоговых сигналов
KDM42 16 канальный модуль цифрового вывода

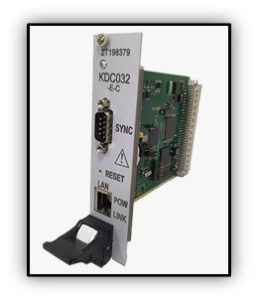

KDC032 модуль связи, управляющий работой всего контроллера по
интерфейсу Ethernet 100BASE TX

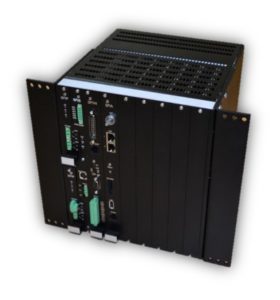

Измерительно вычислительный комплекс «САНПО» САНПО передовой контроллер
для систем ПАЗ и диагностики
Модульная система конфигурации поддерживающая горячую замену
Шасси двух модификаций 9 (число измерительных модулей от 1 до 7) и 17 (число измерительных
модулей от 1 до 15) слотовая
Соответствие стандарту API 670 в области мониторинга и защиты;
Повышенная работоспособность и устойчивость к ошибкам;
Полный цикл отечественного производства и сборки;
ПАЗ.
Применение:
Оснащение нового оборудования;
Замена старых систем импортного производства;
Частичная замена компонентов других систем;
Дооснащение оборудования, имеющего разрозненные штатные системы защиты.
Типы модулей:
SP/P
Модуль питания обязательно) обеспечивает функции контроля и дублирования цепей питания
ИВК САНПО С возможностью подключения одного или двух независимых внешних источников
питания «+ 24 V»
SP/S
Модуль состояния обязательно) предназначен для анализа сигналов исправности
измерительных модулей
SP/A
Интерфейсный модуль опционально) предназначен для начальной конфигурации ИВК, его
диагностики, и создания интерфейса с верхним уровнем системы виброзащиты по двум портам
Ethernet и одного порта RS 485
SP/V4
Модуль вибрации (опционально) обеспечивает измерение напряжения или тока от датчиков в
четырёх измерительных каналах, а также имеет токовые выходы медленно меняющихся сигналов 4-20 мА и буферизованные аналоговые выходы для контроля
SP/T6
Модуль температуры (опционально) представляет собой 6 канальный модуль,
поддерживающий входы для подключения термометров сопротивлений и термопар, а также имеет 6
токовых выходов ЦАП величины медленно меняющегося сигнала 4- 20 мА
SP/IO8
Универсальный модуль (опционально) имеет 8-мь универсальных каналов аналогового ввода
унифицированных сигналов напряжения и тока, и 8 мь каналов аналогового вывода сигналов тока
