Фитинги

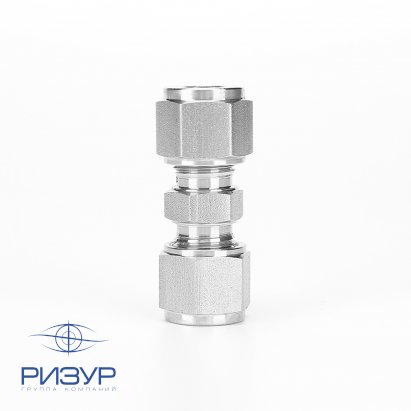

— соединительные элементы для труб и оборудования различного назначения. В данном разделе представлены фитинги компрессионные (обжимные) и резьбовые. Назначение любого вида таких деталей — обеспечение корректного движение потока среды в трубопроводных сетях любых конфигураций (с наклонами, поворотами, различными диаметрами совмещаемых труб и т.д.), а также беспрепятственный демонтаж трубопровода, подключаемых к нему приборов, и проведение ремонтных работ.
Фитинги соединяют части труб, перенаправляют, разделяют поток рабочей среды, замыкают систему, служат переходниками между различными деталями с неодинаковым диаметром или, изготовленными из разных материалов.
Вентильные блоки и клапаны

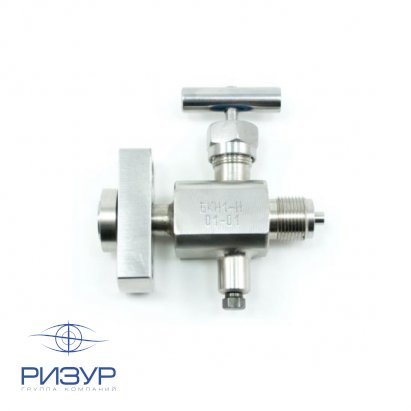

С помощью клапанных блоков осуществляется дренаж датчиков и импульсных линий, подключение КИП. Варианты их исполнения конструктивно отличаются. В зависимости от решаемых задач используются клапанные блоки различного назначения.
Особенности клапанных вентильных блоков:
продолжительный срок эксплуатации,
широкий диапазон рабочих температур;
применение с различными рабочими средами: газ, пар, жидкость;
возможность использования в рабочих средах, находящихся под давлением;
возможность подключения приборов, использующихся для работы с давлением.
Защитные гильзы РИЗУР
|
Тип гильзы
|
ГЗ-015
|
ГЗ-016
|
ГЗ-017
|
|
Модификации
|
штуцерные составные (сварные)
защитные гильзы
|
штуцерные цельноточеные защитные гильзы
|
вварные цельноточеные защитные гильзы
|
фланцевые защитные гильзы
|
|
Геометрия
|
Цилиндрические
|
Конические
|
Цилиндрические
|
Конические
|
|
Конструктивное исполнение
|
-01
|
-02
|
-03
|
-03Л
|
-04
|
-01
|
-02; -03
|
-04
|
-01
|
-02
|
|
Исполнение в соотв. с ГОСТ 12815-80
|
|
1; 2; 3; 4; 5
|
1; 2; 3; 4; 5; 7
|
|
Условное давление*, МПа
|
6,3; 16; 25
|
6,3
|
2,5
|
4
|
25
|
50
|
1,6; 2,5; 4; 6,3
|
1,6; 2,5; 4; 6,3; 10; 16
|
|
Наружный диаметр, мм
|
16; 14; 12
|
12; 10; 8
|
12; 10; 8; 6
|
8
|
17
|
Конус
|
16; 20
|
22; 35
|
|
Присоединение к процессу
|
М27×2; М20×1,5
|
М20×1,5; М18×1,5
|
М20×1,5; М18×1,5; М16×1,5
|
М20×1,5; М14×1,5; G1/2; G1/4
|
М20×1,5; G1/2
|
М33×2; G3/4
|
—
|
фланцы
|
|
Присоединение к датчику
|
М20×1,5 (возможны другие варианты резьб по желанию Заказчика)
|
монтаж под винт (диаметр отв. 11, 13, 14, 18 мм)
|
монтаж под винт (диаметр отв. 6 мм)
|
цанговый зажим (диаметр отв. 6 мм)
|
M20×1,5
|
|
Материал
|
12Х18Н10Т (возможны другие варианты материалов по желанию Заказчика)
|
|
Тип гильзы
|
ГЗ-015
|
ГЗ-016
|
ГЗ-017
|

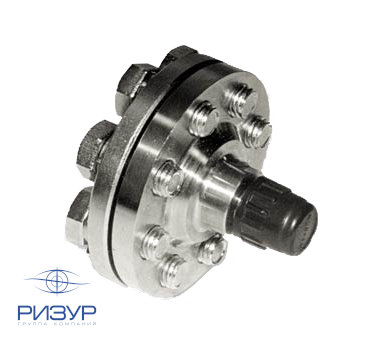

Разделитель мембранный РМ 5319, 5320, 5321, 5322
Верхний предел измерения прибора, комплектуемого разделителем, МПа, (кгс/см2):
для мод. 5319, 5320, 5497: 0,0,25-2,5 (0,25-25)
для мод. 5321, мод. 5322: 4-60 (40-600)
Объем упругого чувствительного элемента измерительного устройства, см3:
для мод. 5319, мод. 5320: 40
для мод. 5321, мод.5322: 20
Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства.
Температура измеряемой среды на входе разделителя, °С от минус 30 до плюс 60.
Примечание. Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.
Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10°С, % от нормирующего значения: 1,0
Материал деталей разделителей, контактирующих с измеряемой средой:
мембрана: сплав 36НХТЮ
фланец, корпус: ст. 12Х18Н10Т
По специальному заказу мембраны могут быть изготовлены из тантала.
Длина соединительного рукава, м: 2,5
По специального заказу длина рукава может быть увеличена до 10 м.
Масса разделителей, кг, не более:
для мод. 5319, 5497: 3,0
для мод. 5321: 2,2
для мод. 5320: 2,0
для мод. 5322: 1,5

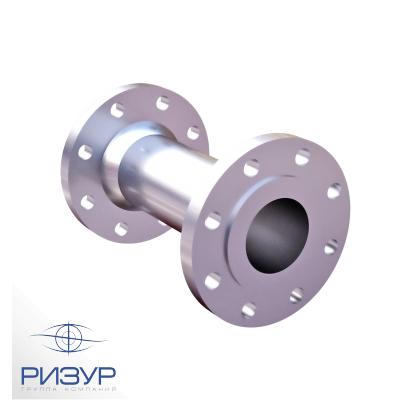

Монтажные вставки РИЗУР-КФ
Для обеспечения герметичности необходимо, чтобы присоединительные размеры монтажной (технологической) вставки точно совпадали с присоединительными размерами оборудования, вместо которого она монтируется. Вставки имеют различные варианты исполнения, которые зависят от области применения, условий окружающей среды, свойств жидкости, протекающей по трубопроводу, рабочего давления. Для производства монтажных вставок используются современные методы сварки, готовые изделия проходят гидравлические испытания на специализированных стендах.
Монтажные вставки изготавливаются из следующих материалов:
конструкционная сталь (20),
горячекатная сталь (09Г2С),
коррозионно-стойкая жаропрочная сталь (08Х18Н10Т),
конструкционная криогенная сталь (12Х18Н10Т),
коррозионно-стойкая обыкновенная сталь (10Х17Н13М2Т),
высокотехнологичная нержавеющая сталь (03Х17Н14М3).
Размеры монтажных вставок могут соответствовать как российским — ГОСТ 33259-2015, так и европейским стандартам — ASME (ANSI) B16.5; DIN-EN.1092-1; другим стандартам, техническим требованиям или чертежам заказчика.
Затворы дисковые

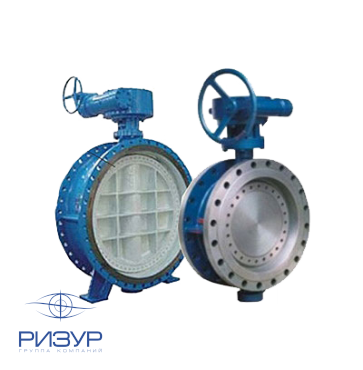

Достоинства дисковых затворов производства ООО “НПО РИЗУР”
лёгкость установки;
обладают небольшим показателем гидравлического сопротивления;
могут выступать в качестве регулирующих элементов;
обладают широким ассортиментом размеров и диаметров;
в случае протечки уплотнительный элемент легко заменить;
имеют неплохую термостойкость;
относительно низкая стоимость;
масса и размеры меньше, чем у шаровых кранов в 2–5 раза.
обладают общими эргономическими требованиями по ГОСТ 12.2.049.
срок службы до 15 лет.
Крепеж для фланцевых соединений
Элементы, необходимые для надежного соединения частей трубопроводов — крепежи для фланцев. Такие метизы, как гайки, шайбы, шпильки и болты являются важными монтажными деталями и подбираются с особой тщательностью. При выборе фланцевых крепежей учитывают размеры, исполнение фланца, рабочее давление трубопровода, толщину прокладки, условия эксплуатации и другие параметры. Неправильно подобранные крепежные элементы могут стать причиной утечки жидкости или аварии. Крепежные детали имеют широкую область применения в различных отраслях промышленности: нефтегазовой, нефтехимической, химической, пищевой, фармацевтической и др.

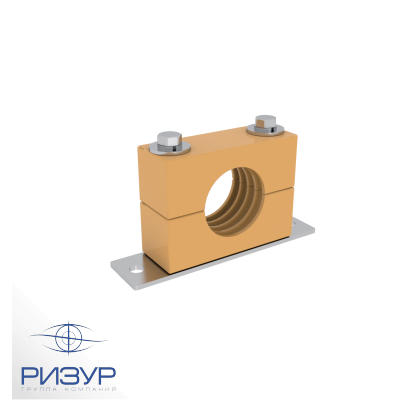

Трубные зажимы (хомуты)
Материалы корпуса алюминий, полиамид.
Материал прижимной и монтажной пластин нержавеющая сталь 12Х18Н10Т / AISI 321 (по заказу возможно иное)
нержавеющая сталь 08х18н10 / AISI 304 (по заказу возможно иное)
Длина трубного зажима от 37 мм до 788 мм
(по заказу возможно иное)
Наружный диаметр трубы
(определяется в соответствии с требованиями заказчика) от 6 мм до 508 мм
Комплектующие
(определяется в соответствии с требованиями заказчика)
болт с шестигранной головкой
болт со шлицевой головкой
болт с головкой под торцевой ключ
установочный болт
приварная монтажная пластина
монтажная пластина для крепления на болты
монтажная направляющая
прижимная пластина
предохранительная пластина
Уравнительные сосуды

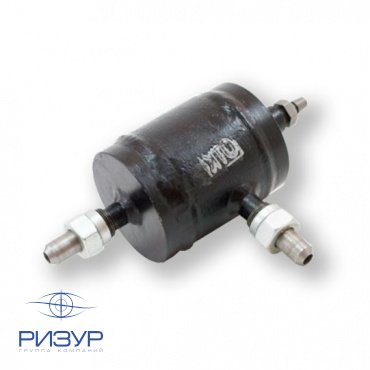

Уравнительные, конденсационные и разделительные сосуды производства ООО «НПО РИЗУР» используются в импульсных линиях и препятствуют влиянию на результат измерения от пульсации и колебаний в установках или рабочих средах трубопроводов. Они приводят рабочую среду в устойчивое состояние для отображения корректных показателей её качества, температуры, давления, оценивающихся с помощью контрольно-измерительных приборов и средств автоматики.
Для различных областей применения используются определенные типы сосудов:
конденсационные сосуды РИЗУР СК;
разделительные сосуды РИЗУР СР;
уравнительные сосуды РИЗУР СУ.
Сосуды во время использования испытывают механические воздействия разного характера, чрезмерное давление, удары, потому данные варианты исполнения РИЗУР СК, РИЗУР СР, РИЗУР СУ изготовлены из качественной стали, их конструкция рассчитана на работу в экстремальных условиях.

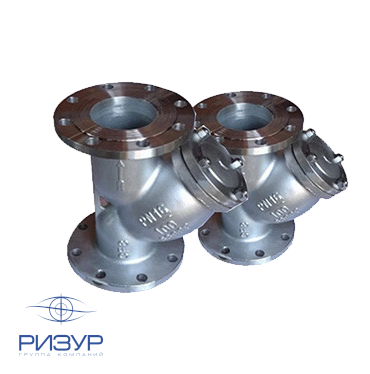

Фильтры сетчатые из нержавеющей стали
Для работы с агрессивными средами преимущественно используются фильтры сетчатые с корпусом и сеткой из нержавеющей стали.
Материал корпуса – AISI 304/316/316L
Фильтры из нержавеющей стали имеют более широкий диапазон рабочих температур, повышенное рабочее давление и могут использоваться для большого количества технологических сред не агрессивных по отношению к конструкционным материалам фильтра.
Фильтры из нержавеющей применяются на нержавеющих и пластиковых трубопроводах, преимущественно в тех случаях, когда в системе нет труб из черных металлов.
Штуцер передвижной (ШП) Ризур
Основные характеристики
основные материалы:
штуцер — сталь 20 (стандарт), нержавеющая сталь 12Х18Н10Т;
прокладка — резина MBS, фторопласт, латунь М1 (по запросу);
максимальное давление — 0,25 МПа;
вес:
ШП-20-8-R — не более 0,135 кг;
ШП-33-20-M — не более 0,24 кг.
Бобышки

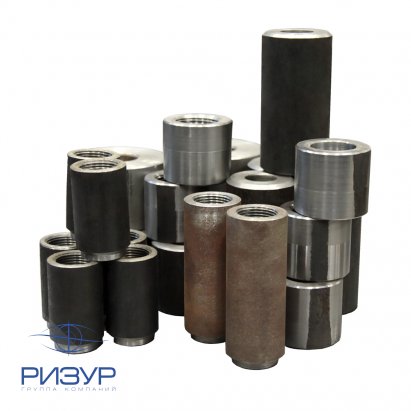

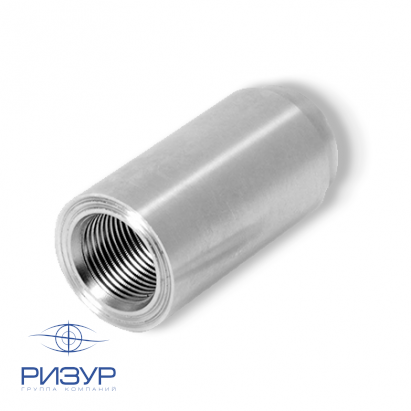

— закладные устройства цилиндрической формы, имеющие резьбу с одной стороны и присоединяющиеся к трубе сварным способом для создания неразъемных соединений. Бобышки приварные серии РИЗУР используются в системах коммуникаций для монтажа оборудования. Данные фитинги применяются для установки в трубопроводы, газопроводы, водопроводы, нефтепроводы и т.д. различных датчиков, приборов измерения давления, температуры, устройств отбора давления, импульсных трубок, защитных гильз преобразователей и другой арматуры.
Существуют разные виды бобышек, которые отличаются такими параметрами, как диаметр, длина цилиндра, толщина стенок, шаг резьбы, марка стали.

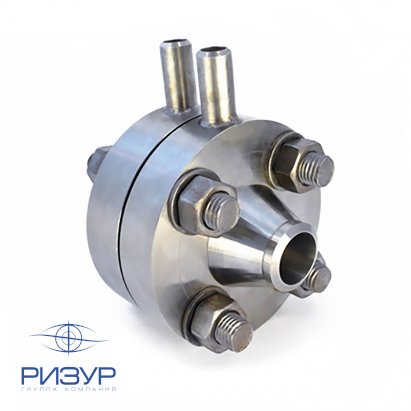

Фланцевые соединения (фланцы)

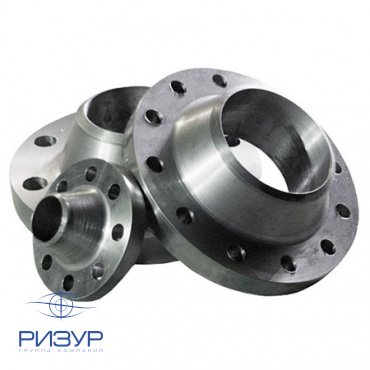

Фланцы — это удобные и универсальные решения, использующиеся для соединения отдельных частей установок и аппаратов, а также для присоединения к ним трубопроводной арматуры, трубопроводов, датчиков КИП и т.д. Крепкие и практичные фланцевые соединения обеспечивают хорошую герметичность и применяются, в том числе в системах, которые работают под высоким давлением.
Фланцевые соединения применяются во многих областях промышленности: нефтегазовой, энергетической, фармацевтической, химической, машиностроительной и других. Одним из главных преимуществ фланцев является возможность неоднократного монтажа и демонтажа.
