Описание
Пневматические приводы RTQ одностороннего / двустороннего действия подходят для работы с неполноповоротными клапанами (шаровые краны, дисковые затворы и пробковые клапаны) для двухпозиционных и регулируемых режимов работы в тяжелых условиях.

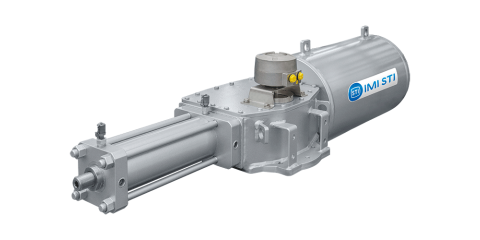

Привод состоит из водонепроницаемого кулисного механизма, преобразующего линейное движение пневматического цилиндра (при закрытии или открытии) во вращательное движение, необходимое для работы клапана. Крышка центральной части кулисного механизма механически обработана, чтобы обеспечить сборочный образец для любых необходимых принадлежностей (например, позиционера, сигнальных переключателей пределов и т. Д.) С помощью соответствующих узлов. Вышеупомянутые аксессуары приводятся в действие приводной муфтой привода.
Нижняя стенка центрального корпуса привода обработана резьбовыми отверстиями, чтобы можно было установить привод на верхней части клапана либо напрямую, либо, при необходимости, с помощью переходного фланца или монтажного кронштейна. Ход хода регулируется в пределах от -4 до +4 градусов на обоих концах с помощью внешних механических упоров, расположенных на боковой стенке корпуса механизма и на торцевом фланце пневматического цилиндра.
Плюс
- Хромированная направляющая шина для поглощения поперечных сил
- Разработан для обеспечения высокого крутящего момента при минимальном пространстве и весе
- Компактная конструкция двойного действия или с пружинным возвратом
- Цилиндр с никелевым покрытием, нанесенным методом химического восстановления, для минимизации трения и предотвращения коррозии
- Доступна полная версия из нержавеющей стали
- Корпус изготовлен из углеродистой стали без каких-либо деталей из литого / серого / высокопрочного чугуна или алюминия.
- Доступен встроенный или отключаемый ручной маховик
- Скотч-коромысло доступно как в наклонном, так и в симметричном исполнении.
- SHELL Endurance Test одобрен
- Полностью герметичный водонепроницаемый корпус, обеспечивающий полную защиту всех движущихся частей
